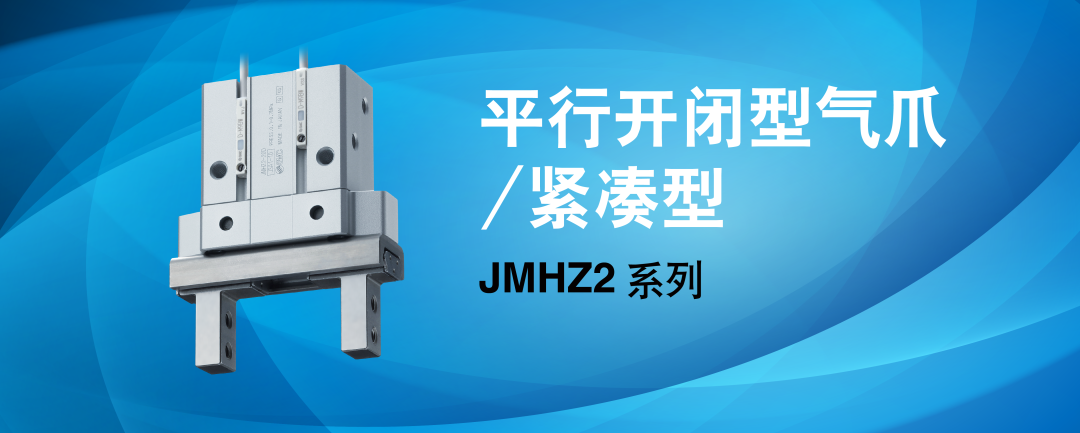

平行开闭型气爪/紧凑型 JMHZ2系列

发布日期:2020-08-06 作者: 点击:

SMC最新推出了一款小型化气爪,可用于各类拾取&放置的机器人的前端抓手装置,可用于各种行业(半导体、食品、汽车、机床、医疗等)。



顺应发展趋势

JMHZ2系列小型轻量化的气爪,一方面顺应产设备小型化及密集化的趋势,避免由于设备紧凑设计而造成气爪本体与装置干涉的情况发生,拥有了更长距离夹持点

同时也可满足机械设备、机器人负载的限制


导轨性能提高

通过导轨一体化结构,采用高刚性和高精度的直线导轨,气爪实现了高刚性、高精度

△ 刚性提高,开闭行程提高。

△ 重复精度:±0.01mm

以新产品JMHZ2-16D与SMC现有产品MHZ2-16D为例。两者缸径一致时,新产品的手指行程提升到10mm最大夹点距离提升到90mm产品刚性更高)。



夹持点距离的扩大

同样缸径的情况,新产品的夹持点距离均有提高。

以新产品JMHZ2-16D与现有产品MHZ2-16D为例。伸出点距离由原来的45mm提升到90mm



小型化 · 轻量化

夹紧点距离保持不变时,减小了整体外形尺寸(ø20→ø16)

若客户要求夹持点距离为70mm时,原有产品MHZ2-20才可满足,而新产品JMHZ2-16就可对应其要求,大幅减小气爪的尺寸和质量。

备注:由于产品尺寸减小夹持力也会下降,客户在选型时,也需要根据使用方法与营业所做好选型的最终确认。



规格参数

△ 全长:最大缩短21.7mm(JMHZ2,ø20时与MHZ2比较)

△ 厚度:最大减少7.6mm(JMHZ2,ø16时与MHZ2比较)

△ 重量:最大减轻180g (JMHZ2,ø20时与MHZ2比较)

△ 2个方向3种安装方式

△ 3种手指可选项

△ 可安装小型磁开



应用示例

△ 长夹持点的应用场合。例如:在机床行业,机械手臂在可动范围内实现无法触及的工件夹持

△ 生物医药行业中,使用又细又长的夹爪夹持精密的工件
