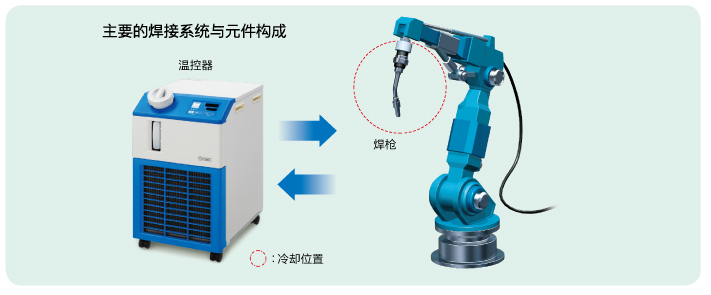

SMC弧焊机（水冷）的温控器方案

温控器的设置方案弧焊机（水冷）的场合

解决焊枪因冷却不足产生的问题

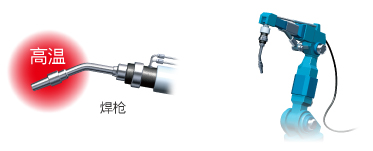

焊枪会因高温产生各种各样的问题

您是否遇到了这些问题？

焊枪温度上升产生的影响

焊枪温度经冷却稳定后可得到的效果

冷却水循环装置使用散热器和温控器的比较试验数据。是在本公司实验条件下的参考数据，非保证值。

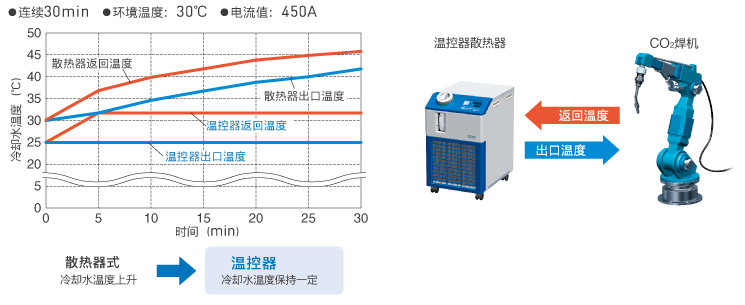

冷却水温度的比较

芯片寿命的比较

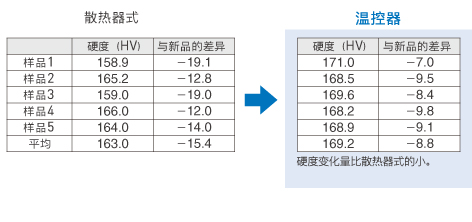

芯片硬度的比较比较新品的硬度变化

<冷却水循环装置>

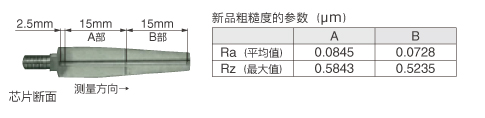

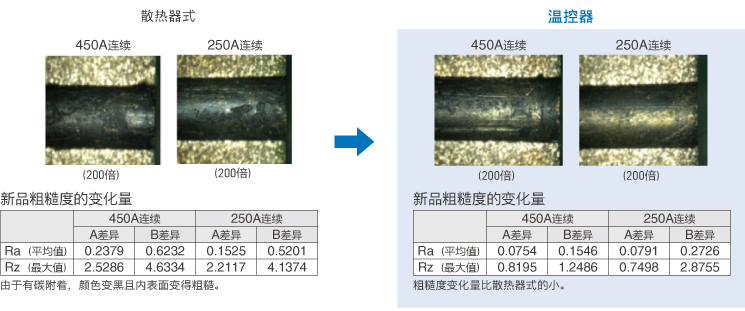

芯片粗糙度的比较比较新品的粗糙度变化

※表面粗糙度以JIS规格（JIS B 0601-2001）为依据。

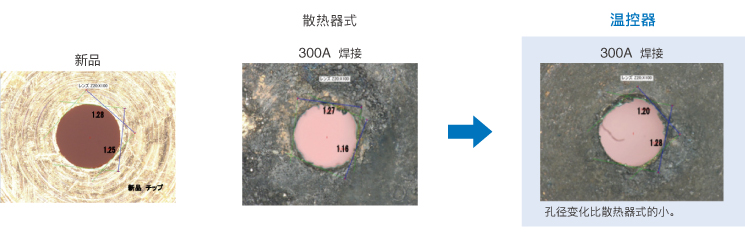

芯片孔径的比较

※表面粗糙度以JIS规格（JIS B 0601-2001）为依据。

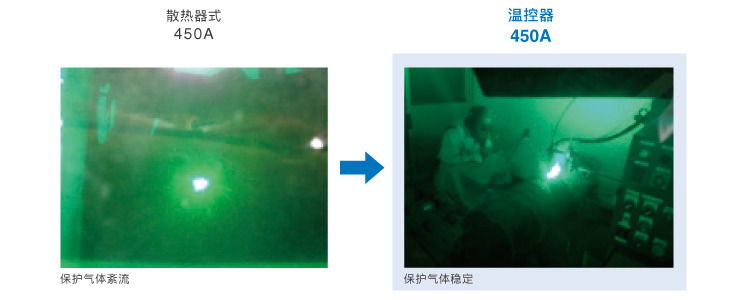

保护气体的比较

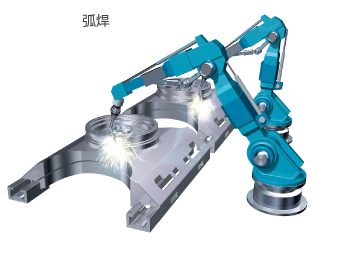

【装置】水冷弧焊

规格	CO2焊接 (400 A)
温控器型号	HRS018-A-20-T + HRS-BP001 (旁路配管)
用途	工程机械的零部件焊接用温控器代替散热器。
效果	可维持设定温度，使焊接芯片的寿命大幅延长，节约成本。 ⇒大幅减小更换芯片的成本

【装置】通用TIG焊机

规格	额定输出电流值 300A
温控器型号	HRSE018-A-20-T HRSE012-A-20-T + HRS-BP001 (旁路配管)
用途	不锈钢水箱的焊接用温控器代替散热器。
效果	能够稳定水温，降低钨电极与电源线的损耗，筒夹的寿命也会提高。焊枪的升温得到抑制后，可实现连续的手工焊接作业。

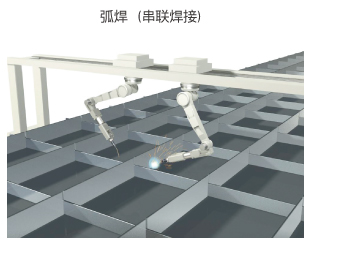

【装置】水冷焊机（串联焊接）

规格	CO2焊接 (450 A) + CO2焊接 (400 A)的串联
温控器型号	HRS050-A-20 + HRS-BP004 (旁路配管)
用途	对于厚物体的连续焊接工艺，以前使用2台散热器，现可减少为1台冷却装置，且芯片寿命会更长。
效果	使用散热器时，焊接开始后水温会立刻上升，芯片很快失效。而使用温控器时，焊接开始后水温会立刻被稳定在设定温度，提高芯片寿命。另外还可减少焊渣喷溅、稳定焊道。

【装置】等离子焊机

规格	等离子焊机 (300A)
温控器型号	HRS050-A-20 + HRS-BP004 (旁路配管)
用途	用于冷却等离子焊接机器人的水冷焊枪。
效果	对于辐射热较高的等离子焊接，也能提供水温稳定的冷却水。比起昂贵的氩气紊流抑制效果成本低，且能降低焊枪芯片的损耗。
