SMC故障检查表-基本气动回路

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

SMC故障检查表-基本气动回路

发布日期:2021-11-26 作者:屹诚 点击:

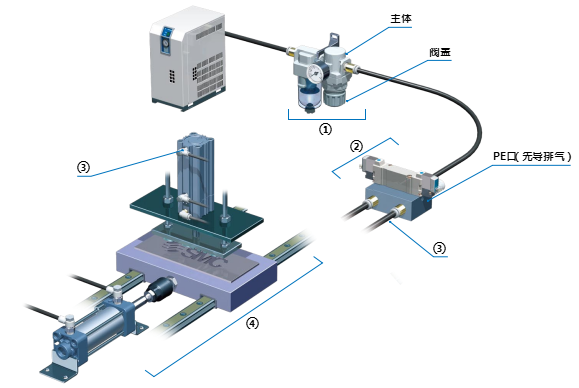

确认部位

设备名称

相关项目

过滤器/减压阀

排水活门

阀盖


先导阀

电磁阀

PE口


消声器

管、配管、速度控制阀

气缸

气缓冲

磁性开关







确认部位

详细情况

[推测原因]与对策

①空气过滤器/减压阀

□ 配管的 IN与 OUT装反

[压力与流量不足]

・重新施工


□ 未供给规定的电源

[电压不足][断线]


・确认电源








□ 发出电气信号时指示灯不亮




[电磁阀卡入异物]


□ 进行手动操作时不切换

・更换电磁阀



・净化空气 ※1



[压力不足]

②电磁阀

□ 供给的压力低于最低工作压力

・变更到使用压力范围内



・考虑采用外部先导式


□ 在 PE口插入了堵头

[先导背压造成的动作故障]


・开放或安装消声器



[背压造成的动作故障]


□ 消声器堵塞

・排除冷凝水(异物)



・更换消声器



[电磁阀卡入异物]



・更换电磁阀


□ 消声器经常性泄漏

・净化空气 ※1



[气缸活塞密封件磨损]



・更换气缸活塞密封件

③管、配管

□ 出现折断、压坏的现象

[压力与流量不足]

・重新施工

③速度控制阀

□ 未适当调节节流阀

[全闭]


气缓冲

□ 未 调 节

・调节针阀













□ 未配备浮动机构

[滑动摩擦的增加]


负载、导轨

[横向负载和力矩]



・安装浮动机构



□ 与导轨部的中心不重合

・重新调节定心




[错位][断线][过电流]



 不打开 /不关闭不点亮(不动作)

・确认动作后重新固定

④气缸



・更换磁性开关


磁性开关

□ 固定位置错位

[振动等导致的错位]



・重新固定



□ 主体上有伤痕

・更换磁性开关



线缆上出现伤痕、断裂




[与导轨的中心不重合]




[气缓冲全闭]



□ 未达到必要行程

・重新调节




[限位器和液压缓冲器错位]


动作(不良)


・重新调节




[限位器和液压缓冲器错位]



□ 液压缓冲器未正常工作

・重新调节




[液压缓冲器的润滑油用完]




・更换液压缓冲器


※ 1 空气净化措施 :①安装空气干燥器及空气过滤器,②确认空气干燥器及空气过滤器正常工作
