基本气动系统

发布日期:2022-08-23 作者:深圳屹诚 点击:


基本气动系统




气缸、回转气缸,气马达为大多数气动控制系统提供动力和产生运动,适合于夹紧,传送,成形等加工过程。操作和控制这些气缸,还需要其他的气动元件,即:空气处理元件去净化压缩空气和一些气阀或方向阀去控制气缸的压力、流量及方向。

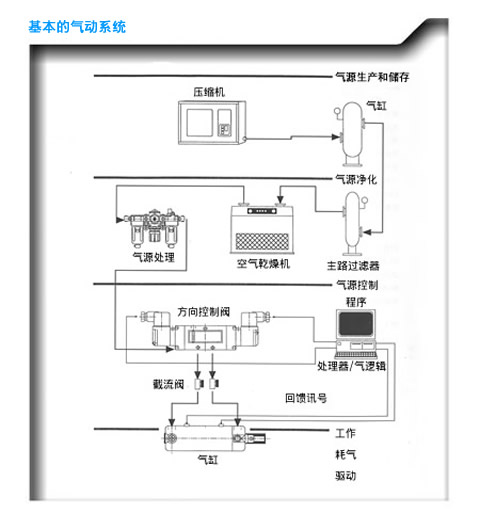

一个基本的气动系统可分作多个部份

气源生产和储存

1) 压缩机

大气压力的空气被压缩成为较高的压力输送给气动系统。这样就把机械能转变为气压能。而电动机为压缩机提供机械能,它是把电能转变成机械能。压缩机上的压力开关感应储气罐内的压力来控制电动机,它被调节到一个最高压力;达到这个压力就停止电动机,也被调节另一个最低压力,储气罐内压力跌到这个压力就重新启动电动机。压缩机上的单向阀让压缩空气从压缩机进入气罐,当压缩机关闭时,阻止压缩空气反方向流动。



2) 储气罐

贮存压缩空气。它的尺寸大小由压缩机的容量来决定,储气罐的容积愈大,压缩机运行时间间隔就愈长。贮存罐上设有压力表显示储气罐内的压力。贮存罐下亦设有自动排水器,排掉凝结在储气罐内所有的水份。安全阀令储气罐内的压力超过允许限度时可将压缩空气排出。



3) 主渠道过滤器

在主要管路中,主渠道过滤器必须具有最小的压力降和油雾分离能力。它清除管道内灰尘,水份和油污。



4) 冷冻式空气干燥器

将压缩空气致冷到零上若干度,使大部分空气中的湿气凝结。这就免除了后面系统中的水份凝聚。



5)空气处理元件

使压缩空气保持清洁和合适压力,以及加润滑油到需要润滑的零件中以延长这些气动元件的寿命。



6) 方向控制阀

通过对气缸两个接口交替地加压和排气,来控制运动的方向。



7) 速度控制阀

能简便实现执行元件的无级调速。



8) 驱动气缸

把压缩空气的压力能转变为机械能,前图所示是一个直线气缸,它也可以是回转执行元件或气动马达等。
