2、基本的气动系统
气缸、回转执行元件、气马达为大多数气动控制系统提供动力和产生运动,适合于固定,运动,仿形加工设备。
操作和控制这些执行元件,还需要其他的气动元件,即:空气处理元件去净化压缩空气和一些气阀或方向阀去控制执行元件的压力、流量及方向。

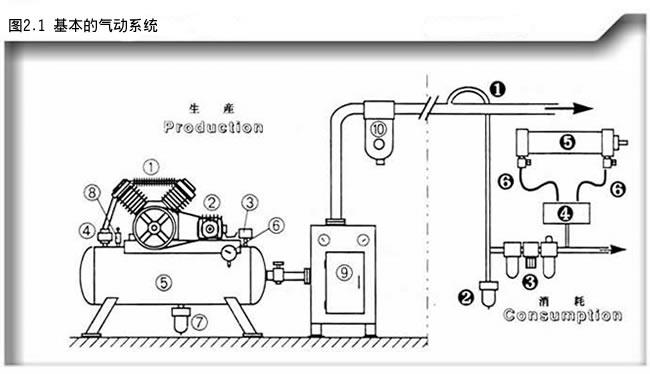

基本上的气动系统如图2.1所示,它有二个主要部分:
压缩气的产生和输送系统
压缩空气消耗系统
压缩空气产生系统
各元件及其主要功能如下:
(1)压缩机
大气压力的空气被压缩并以较高的压力输给气动系统。这样就把机械能转变为气压能。
(2)电动机
给压缩机提供机械能,它是把电能转变成机械能。
(3)压力开关
将储气罐内的压力来控制电动机,它被调节到一个Z高压力;达到这个压力就停止电动机,也被调节另一个Z低压力,储气罐内压力跌到这个压力就重新启动电动机。
(4)单向阀
让压缩空气从压缩机进入气罐,当压缩机关闭时,阻止压缩空气反方向流动。
(5)储气罐
贮存压缩空气。它的尺寸大小由压缩机的容量来决定,储气罐的容积愈大,压缩机运行时间间隔就愈长。
(6)压力表
显示储气罐内的压力。
(7)自动排水器
无需人为操作,排掉凝结在储气罐内所有的水。
(8)安全阀
当储气罐内的压力超过允许限度,可将压缩空气排出。
(9)冷冻式空气干燥器
将压缩空气致冷到零上若干度,使大部分空气中的湿气凝结。这就免除了后面系统中的水份。
(10)主渠道过滤器
在主要管路中,主渠道过滤器必须具有Z小的压力降和油雾分离能力。它使管道内清除灰尘、水份和油。
压缩空气消耗系统
(1)压缩空气的输出
压缩空气要从主渠道顶部输出,以便偶尔出现的凝结水仍留在主渠道里,当压缩空气达到低处时,水传到管子的下部,流入自动排水器内,将凝结水去除。
(2)自动排水器
每一根下接管的末端都应有一个排水器,Z有效的方法是用一个自动排水器,将留在管道里要用人工排掉的水自动排掉。
(3)空气处理元件
使压缩空气保持清洁和合适压力,以及加润滑油到需要润滑的另件中以延长这些气动元件的寿命。
(4)方向控制阀
通过对气缸两个界面交替地加压和排气,来控制运动的方向。
(5)执行元件
把压缩空气的压力能转变为机械能,图示是一个直线气缸,它也可以是回转执行元件或气动马达等。
(6)速度控制阀
能简便实现执行元件的无级调速。
在了解压缩空气的原理后,我们将在4-7章详细讨论这些元件,这对了解气动系统的工作原理来说是必须的。
