SMC电磁阀无法动作故障分析

发布日期：2023-03-22 作者：深圳屹诚点击：

SMC电磁阀无法动作故障分析

压力低
（有吹气执行元件或配管太细）。

・请操作手动操作按钮。
（注）请注意手动操作也会使执行器动作。

【参考图】关于其他的手动按钮操作方法，请参考样本。

・请确认最低使用压力。（包括驱动装置时的压力）
例：SY系列

・各阀的供给压力范围请参考样本。

・若操作手动按钮后阀仍无法动作，则请检查以下项目。
　１）对于不给油的规格（不使用油雾器）
　　　　是否使用了市面上的其他润滑油。其他种类的润滑油可能会造成密封件泡胀、恶化。
　　　　故请不要使用非指定的润滑油（若已经使用过市面上的其他润滑油，则请更换电磁阀）。
　２）对于使用油雾器的规格
　　　　请确认使用的是否为1号透平油ISOVG32。
　　　　若使用的不是1号透平油ISOVG32，则请更换润滑油，电磁阀也需要更换。　

无供给压力或供给压力过低。

・请确认供给压力。
　各阀的供给压力范围请参考样本。

例：SY系列

冷凝水（异物）凝固、阻塞。

・请操作手动按钮5～6次。
（操作手动操作按钮可能能使卡入的异物排出）
（注）请注意手动操作也会使执行器动作。

【参考图】关于其他的手动按钮操作方法，请参考样本。

・若操作手动按钮后阀仍无法工作，请更换电磁阀。

・请在一次侧设置5μm以下的过滤器。

・若已设置了过滤器，请确认冷凝水的状况。

若积有冷凝水请及时排出。

由于使用了市面上其他非推荐的透平油，造成密封圈泡胀、恶化。

・请更换电磁阀。

・请操作手动操作按钮。
（注）请注意手动操作也会使执行器动作。

【参考图】关于其他的手动按钮操作方法，请参考样本。

・若操作手动按钮后阀仍无法动作，则请检查以下项目。
　１）对于不给油的规格（不使用油雾器）
　　　　是否使用了市面上的其他润滑油。其他种类的润滑油可能会造成密封件泡胀、恶化。
　　　　故请不要使用非指定的润滑油（若已经使用过市面上的其他润滑油，则请更换电磁阀）。
　　　　另外，若使用环境会使执行器侧接触油滴，则油滴可能从执行器侧进入电磁阀，请注意。
　２）对于使用油雾器的规格
　　　　请确认使用的是否为1号透平油ISOVG32。
　　　　若使用的不是1号透平油ISOVG32，则请更换润滑油，电磁阀也需要更换。　　

电压低。

・请操作手动按钮。
（注）请注意手动操作也会使执行器动作。

【参考图】关于其他的手动按钮操作方法，请参考样本。

・若操作手动按钮后阀仍无法动作，则请检查以下项目。
　１）对于不给油的规格（不使用油雾器）
　　　　是否使用了市面上的其他润滑油。其他种类的润滑油可能会造成密封件泡胀、恶化。
　　　　故请不要使用非指定的润滑油（若已经使用过市面上的其他润滑油，则请更换电磁阀）。
　２）对于使用油雾器的规格
　　　　请确认使用的是否为1号透平油ISOVG32。
　　　　若使用的不是1号透平油ISOVG32，则请更换润滑油，电磁阀也需要更换。

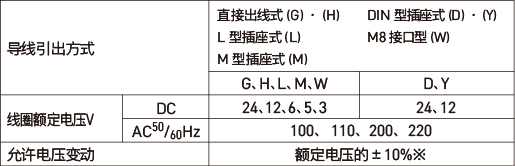

・请确认使用电压(包括驱动装置时的压力）。详情请见样本。
例：SY系列

・请确认电源侧的容量是否可满足当前动作时间点的设定。

漏电压。

・请操作手动操作按钮。
（注）请注意手动操作也会使执行器动作。

【参考图】关于其他的手动按钮操作方法，请参考样本。

・若操作手动按钮后阀仍无法动作，则请检查以下项目。
　１）对于不给油的规格（不使用油雾器）
　　　　是否使用了市面上的其他润滑油。其他种类的润滑油可能会造成密封件泡胀、恶化。
　　　　故请不要使用非指定的润滑油（若已经使用过市面上的其他润滑油，则请更换电磁阀）。
　２）对于使用油雾器的规格
　　　　请确认使用的是否为1号透平油ISOVG32。
　　　　若使用的不是1号透平油ISOVG32，则请更换润滑油，电磁阀也需要更换。

・请确认使用元件的漏电压。
　特别是与开关元件并联后连接电阻，且为了保护
　开关元件而使用了C-R元件（过电压保护）时，电阻或C-R元件有漏电流流过
　会使漏电压增大，请注意。
　残留的漏电压大小请控制在下述数值以下。

(DC线圈：额定电压的3%以下，AC线圈：额定电压的8%以下）
例：DC24V　⇒　请控制在0.72V以下。
　　AC100V　⇒　请控制在8V以下。　
